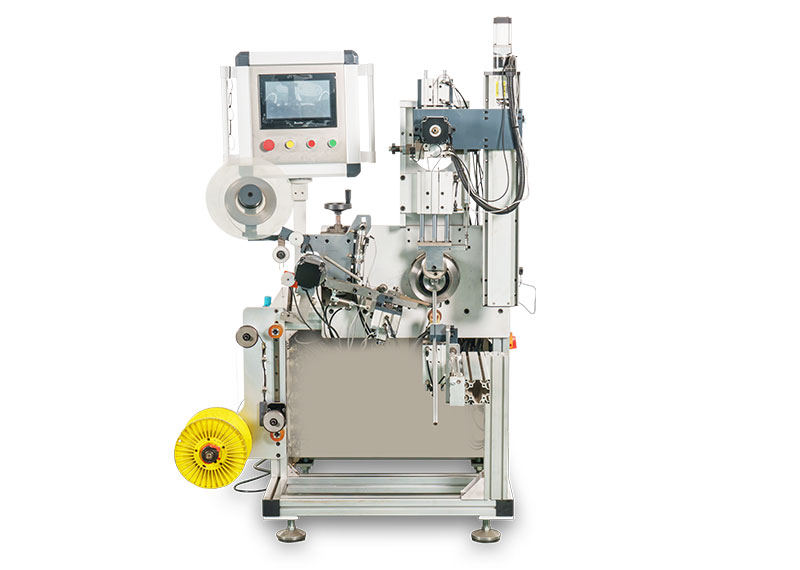

全自動小纏繞機的設計，專門針對直徑較小產品的批量生產，在機械手和自動喂料嘴的配合下，實行批量的無人生產，本機采用了先進的設計理念，高速的設計效率，使得基本型和內環型能夠在同一設備都能生產，強大的PLC和伺服電機的結合，使得一人多機不是問題。
技術參數
設備型號 | WW100ZC |
生產范圍 | 有內環或沒內環ASME 1/2寸-2寸 |
默認墊片厚度 | 4.5 mm |
最大墊片外部直徑 | 100 mm |
最小墊片內部直徑 | 14.2 mm |
墊片外徑的重復性 | ±0.15 mm |
主軸轉速 | 0—380 rpm |
額定功率 | 5 kw |
主軸電機功率(伺服電機) | 0.75 kw*1 |
移動伺服 | 0.4KW*2 |
機械手步進 | 0.4KW*1 |
焊接功率 | 3 kw |
電壓 | 380 V / 220 V |
壓縮空氣 | 0.6--0.8 Mpa |
PLC | Xinjie |
外型尺寸長寬高 | 1200 x 1600X 1750 mm |
整機重量 | 350 kg |
